Съединител на зъбното колело на спирачното колело NGCLZ

Съединителят на зъбното колело на барабана на спирачното колело NGCLZ е съединително устройство за-тежки условия, което интегрира трансмисия и спирачни функции. Той използва дизайн на барабанна предавка за постигане на предаване на мощността и интегрира спирачно колело с външна спирачка за постигане на бързо спиране. Той се използва широко в голямо оборудване, което изисква високо-прецизно спиране, като металургични валцови мелници и повдигащи машини.

Изпрати запитване

Описание

NGCLZ спирачно колело барабанно зъбно колело

спецификации

Модел на продуктите	NGCLZ	Материал	42CrMo/C45/Q355B/и др.
Максимална скорост	4000 оборота в минута до 950 оборота в минута	Доставка	30-35 дни
Максимално допустим въртящ момент	0.63-125KN.m	Гаранция	12 месеца
Диаметър на спирачното колело	∅160, ∅200, ∅250, ∅300, ∅315, ∅400, ∅500, ∅600, ∅630, ∅700, ∅800	Персонализиране	Персонализирано според вашия чертеж
Диаметър на отвора	20-250 мм	Откриване	Предоставете доклад от теста

принцип

1. Метод на свързване:

Барабан{0}}оформеният зъбен край е свързан към изходния вал на двигателя/редуктора (ключова връзка или разширителна втулка)

Краят на фланеца (със спирачно колело) е свързан към входния вал на редуктора или работния механизъм (като макара)

Общо поддържащо оборудване: повдигащ механизъм на повдигащи машини, главно задвижване на металургична валцова мелница и др.

2. Път на предаване на мощност:

Двигател→съединителен барабан-зацепваща двойка зъби (външна втулка на зъбно колело и вътрешен зъбен венец)→край на фланеца→спирачно колело→редуктор/работен механизъм

3. Реализация на спиране:

Спирачното колело в края на фланеца се затяга от хидравлична/електромагнитна спирачка (твърдост на повърхността на спирачката HRC45-50) и спирачният въртящ момент се предава към цялата предавателна верига през фланеца, за да се постигне бързо спиране на системата. Зъбната структура с форма на барабан позволява отклонение от ±1 градус по време на спиране, за да се избегне твърд удар.

brake wheel gear coupling brake wheel gear coupling drawing

Персонализиране

Когато клиентите персонализират съединителя на зъбното колело на спирачното колело, са необходими подробни чертежи, за да се гарантира, че съединителите идеално отговарят на действителните работни условия. Ако чертежите не са налични, нашият професионален технически екип ще приспособи най-доброто решение за вас въз основа на вашите специфични нужди и реални условия на работа.

Нашите услуги

Услуга за избор на продукт, проектиране и модификация на чертежи, сертификати за проверка на продукти като сертификат 3.1, UT, MT доклад, доклад за механични свойства и химичен състав, доклад за инспекция на боядисване, доклад за инспекция на размери, доклад за тест за баланс на универсален вал, доклад за тест за баланс на съединителя.

brake wheel coupling

Приложими сценарии

1. Металургични стоманени заводи

Главно задвижване на валцова мелница: свързва двигателя и редуктора, компенсира аксиалното изместване, причинено от термична деформация на валците и издържа на големи ударни натоварвания.

2. Моя

Минен подемник: Краят на съединителния фланец има интегрирано спирачно колело, съчетано с хидравлична дискова спирачка за аварийно спиране.

3. Порт повдигане и транспортно устройство

Портален портален кран: Компенсирайте ъгловото отклонение, причинено от неравни коловози, и намалете шума от зацепване на предавките.

Технически параметри

Съединител за барабанни зъбни колела NGCLZ
Модел	Нормален въртящ момент Tn КН.м	Допустима скорост (n (nmin)	Диаметър на отвора на вала d1d2d3	Дължина на отвора на вала		D0	D	D1	D2	D3	C	C1	H	B	B2	B3	Ротационна инерция (кг/м2)	Количество грес мл	маса кг
				Y	2,Y (къси серии)
NGCLZ1	0.63	4000	20,22,24	52	38	160	103	71	71	50	22	8	2.0	42	38	68	0.071	31	7.3
			25,28	62	44						26						0.072		7.4
			30,32,35	82	60						30						0.076		8.4
NGCLZ2	1.00	4000	25,28	62	44	160	115	83	83	60	26	8	2.0	48	42	68	0.081	42	9.2
			30,32,35,38	82	60						30						0.084		10.3
			40,42,45	112	84						36						0.088		10.5
NGCLZ3	1.60	3800	28	62	44	200	127	95	95	75	26	8	2.0	49	42	85	0.181	65	15.1
			30,32,35,38	82	60						30						0.184		16.3
			40,42,45,48,50,55,56	112	84						36						0.193		18.8
NGCLZ4	2.80	3800	38	82	60	200	149	116	116	90	30	8	2.0	53	42	85	0.225	82	19.8
			40,42,45,48,50,55,56	112	84						36						0.042		23.3
			60,63,65	142	107						43						0.296		26.8
NGCLZ5	4.50	3000	40,42,45,48,50,55,56	112	84	250	167	134	134	105	38	10	2.5	59	42	105	0.596	120	33.3
			60,63,70,71,75	142	107						45						0.627		39.0
NGCLZ6	6.30 .	3000	45,48,50,55,56	112	84	250	187	153	158	125	38	10	2.5	60	42	105	0.720	143	40.0
			60,63,65,70,71,75	142	107						45						0.776		46.4
			80,85,90	172	132						50						0.837		53.2
NGCLZ7	8.00	2400	50,55,56	112	84	315 (300)	204	170	170	140	38	10	2.5	64	42	132	1.178	179	51.8
			60,63,65,70,71,75	142	107						45						1.254		59.8
			80,85,89,95	172	132						50						1.348		68.2
			100	212	167						55						1.479		79.6
NGCLZ8	11.20	1900	55,56	112	84	400	230	186	186	155	40	12	3.0	77	47	168	3.734	274	84.0
			60,63,65,70,71,75	142	107						47						3.86		93.1
			80,85,90,95	172	132						52						3.996		104
			100,110	212	167						57						4.187		117
NGCLZ9	18.00	1500	60,63,65,70,71,75	142	107	500	256	212	212	180	48	13	3.0	80	47	210	9.427	337	128
			80,85,90,95	172	132						53						9.605		138
			100,110,120,125	212	167						58						9.847		151
			130	252	202						63						10.109		167
NGCLZ10	25.00	1200	65,70,71,75	142	107	630 (600)	278	239	239	200	50	15	3.5	90	47	265	29.32	440	184
			80,85,90,95	172	132						55						29.69		200
			100,110,120,125	212	167						60						30.21		222
			130,140,150	252	202						65						30.74		246
NGCLZ11	35.50	1050	70,71,75	142	107	710 (700)	325	250	276	235	51	16	3.5	94	47	298	44	574	240
			80,85,90,95	172	132						56						45		262
			100,110,120,125	212	167						61						45.5		299
			130,140,150	252	202						66						46		326
			160,170	302	242						76						47		361
NGCLZ12	56.00	1050	75	142	107	710 (700)	362	286	313	270	52	17	4.0	104	49	298	48	792	290
			80,85,90,95	172	132						57						49		317
			100,110,120,125	212	167						62						50		355
			130,140,150	252	202						67						51		382
			160,170,180	302	242						77						52		443
			190,200	352	282						87						53		470
NGCLZ13	80.00	950	150	252	202	800	412	322	350	300	68	18	4.5	113	49	335	82	960	488
			160,170,180	302	242						78						82		542
			190,200,220	352	282						88						92		598
NGCLZ14	125.00	950	170,180	302	242	800	462	335	420	335	80	20	5.5	157	63	335	95	2100	638
			190,200,220	352	282						90						98		698
			240,250	410	330						100						102		780

Популярни тагове: NGCLZ съединител на спирачното колело, Китай NGCLZ съединител на спирачното колело производители, доставчици, фабрика, свързване за играчки, Свързване на интерференция, свързване за конвейери, коаксиално свързване, свързване на жироскоп, Свързване на мощност на предаване

Съединител на спирачното колело NGCL

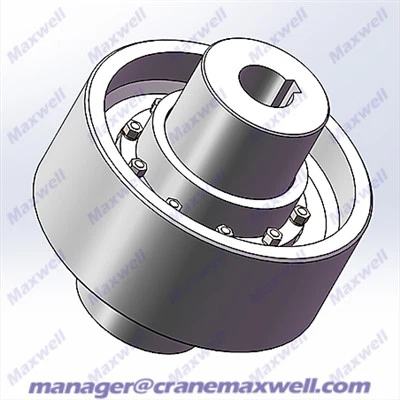

NGCL тип барабанен зъбен зъб
